배관 높이 레벨 표기 표시 방법 TOP COP BOP TOF TOS



배관 설계와 시공에서 높이 레벨(Level) 표기는 매우 중요합니다. 배관의 설치 위치, 유지보수 접근성, 다른 설비와의 간섭 여부를 정확히 파악하기 위해서입니다. 현장에서 자주 사용되는 높이 표기 용어로는 TOP, COP, BOP, TOF, TOS 등이 있습니다. 이번 글에서는 각 용어의 의미와 표기 방법을 정리해 보겠습니다.



1. 배관 레벨 표기란?

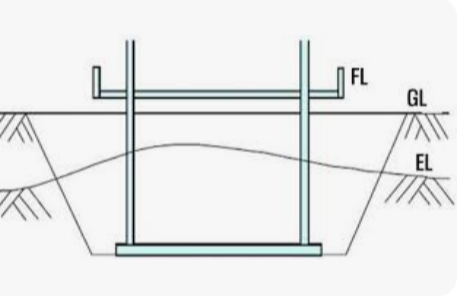

배관 레벨 표기란, 배관의 위치를 수직 기준으로 표시하는 것을 말합니다. 일반적으로 프로젝트 기준점(Benchmark, BM) 또는 **설계 기준점(Floor Level, F.L.)**을 기준으로 합니다.



표기 방법은 도면상 숫자와 단위를 명시하여 배관 설치 높이를 정확히 알 수 있도록 합니다.



2. 레벨 표기 기준

• 미터(m) 또는 밀리미터(mm) 단위를 사용
• 기준점(BM, F.L.) 기준으로 ± 표시
• 도면에 표기 시 배관 중심(Centerline) 기준 또는 배관 최상부/최하부 기준 명시

3. 배관 높이 표기 용어

배관 관련 레벨 표기에 자주 쓰이는 용어는 다음과 같습니다.





3-1. TOP

• 의미: 배관의 상단(Top) 위치
• 용도: 다른 설비와 간섭 여부 확인, 유지보수 공간 확보
• 표기 예: TOP 3.500 m (기준점 대비 3.5m 위치)



3-2. COP (Center of Pipe)

• 의미: 배관 중심선(Center Line) 위치
• 용도: 배관 설계 및 지지대 설치 기준
• 표기 예: COP 3.200 m

3-3. BOP (Bottom of Pipe)

• 의미: 배관 하단(Bottom) 위치
• 용도: 바닥 간섭, 배수 경사 계산, 공간 계획
• 표기 예: BOP 2.900 m

3-4. TOF (Top of Flange)

• 의미: 플랜지 상단 위치
• 용도: 플랜지 높이 확인, 장치 연결 설계
• 표기 예: TOF 3.600 m

3-5. TOS (Top of Steel)

• 의미: 배관 지지 구조물(Steel) 상단 위치
• 용도: 배관 지지대 설치 시 기준점
• 표기 예: TOS 3.400 m

4. 배관 레벨 표기 시 주의 사항

1. 기준점 명확화
   • F.L. 기준인지, BM 기준인지 명시



1. 단위 일관성 유지
   • 도면 내 모든 배관 레벨 단위를 통일
2. 배관 중심/상단/하단 혼용 주의
   • COP, TOP, BOP 혼용 시 각 위치를 정확히 표시
3. 간섭 검토 필수
   • 설비, 전기, 구조물과의 간섭 확인 후 레벨 조정

배관 높이 레벨 표기는 설계와 시공의 정확성을 보장하는 핵심 요소입니다.

용어 의미 용도

TOP	배관 상단	간섭 확인, 유지보수 공간 확보
COP	배관 중심	설계 및 지지대 기준
BOP	배관 하단	바닥 간섭, 배수 경사
TOF	플랜지 상단	장치 연결 설계
TOS	배관 지지대 상단	지지 구조물 설치 기준



배관 레벨 표기를 올바르게 이해하고 도면에 적용하면, 설치 오류를 줄이고 안전한 배관 시스템을 구축할 수 있습니다.
